前言：

　　在我國，三相電壓互感器用于額定電壓為35kv及以下電力系統，采用最多的是額定電壓6-10kv。

　　一、什么是什么是三相五柱式電壓互感器

　　1.1什么是三相電壓互感器

　　就鐵心結構型式而言，三相電壓互感器可分為三相三柱式和三相五柱式，前一種的一次繞組中性點不引出，只能制成三相不接地電壓互感器，后一種的一次繞組中性點引出，在使用中必須接地，故又稱為三相接地電壓互感器。三相三柱式電壓互感器稱為三相不接地電壓互感器，而將三相五柱式電壓互感器稱為三相接地電壓互感器.

　　1.2

　　什么是三相五柱式電壓互感器結構特點

　　五柱指的是電壓互感器的鐵芯磁路有五個柱狀。正常的三相輸出，再加一組開口三角形輸出。

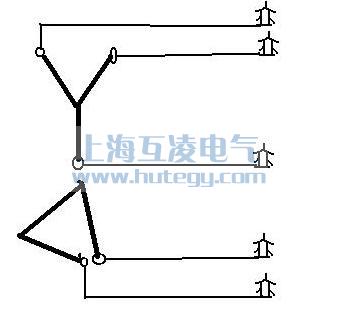

　　三相五柱式互感器是用于高壓的電壓互感器，里面有三組線圈，高壓有一組，三個接線柱，低壓有兩組，一組為低壓電壓輸出，有三個接線柱，另一組為開口三角形接法，首尾相連，留出兩個端，主要用于單相接地或者斷線檢測用。所以共有五個接線柱。

　　二、三相五柱式電壓互感器工作原理

　　在我國，三相接地電壓互感器用于額定電壓35kv以下中性點絕緣系統。圖1-23為三相五柱式電壓互感器的原理圖，電壓互感器的一次和二次繞組都接成星形，中性點引出。此外沒相還有一個剩余繞組，三相剩余電壓繞組接成開口角，

　　系統正常運行時，三相磁通對稱，三相剩余電壓繞組電動勢相量之和為零，開口角出線端子da與dn之間沒有電壓，當系統發生單相接地故障時，三相剩余電壓繞組電動勢相量之和不等于零，開口角出現端子da與dn之間有電壓，此電壓稱為剩余電壓。

　　三相接地互感器的鐵心必須為三相五柱式結構，以便為零序磁通提供通路。

　　三、三相五柱式電壓互感器接線圖

　　四、三相五柱式電壓互感器型號

jsgw-0.5三相五柱式電壓互感器

jszkw-10三相五柱式電壓互感器jszkw-6 jszkw-3

jszw3-10三相五柱式電壓互感器jszw3-6 jszw3-3

jszj-10 三相五柱式電壓互感器jszj-6 jszj-3
