什么是三相電流互感器
三相電流互感器也叫三合一互感器作為交流電流信號采集元件，采用優質矽鋼片或者采用超微晶鐵芯澆注環氧樹脂而成的三相一體式互感器。用于交流電機、照明設備電能管理，建筑物自動控制系統、線路和設備電流測量用。
三相電流互感器的優缺點
|
產品特點 |
■ 采用環氧樹脂封灌 符合ROHS，抗震性能好。 |
||||||
|
■ 采用穿孔方式，便于母線安裝。 |
|||||||
|
■ 采用高導磁材料，測量范圍寬。 |
|||||||
|
■ 外形美觀大方，體積較小，使用靈活。 |
|||||||
三相電流互感器通常采用環氧灌注澆注封固，密封性好，抗點強度高，因為三合一體式的設計外形，外形小巧，方便用戶的接線，大大提升了用戶的安裝靈活性。
工作溫度零下35攝氏度到85攝氏度，儲存溫度是零下45攝氏度到95攝氏度?？裹c強度可以達到3.5kv50hz1min
三相電流互感器的參數
|
性能指標 |
參數 |
符號 |
指標 |
||||
|
主要尺寸 |
-- |
內孔/長/寬/高 |
|||||
|
（） |
|||||||
|
一次電流 |
In |
0~250A |
|||||
|
二次輸出電流 |
IO |
0~200mA或0~2V |
|||||
|
負載電阻 |
RL |
>10kΩ(<1kΩ) |
|||||
|
精度等級 |
ρ |
0.1.0.2、0.5 級 |
|||||
|
線性范圍 |
－ |
5%~120% |
|||||
|
額定點相位差 |
δ |
5ˊ~15ˊ |
|||||
|
耐壓 |
Vd |
3000V/min |
|||||
|
絕緣強度 |
－ |
1000MΩ/500V/min |
|||||
|
工作溫度 |
Ta |
-25℃ ~ +65℃ |
|||||
|
存儲溫度 |
Ts |
-40℃ ~ +80℃ |
|||||
|
工作頻率 |
f |
45Hz ~1500Hz |
|||||
|
相對濕度 |
－ |
<90% |
|||||
|
外殼材料 |
－ |
阻燃PBT/阻燃ABS |
|||||
三相電流互感器型號推薦

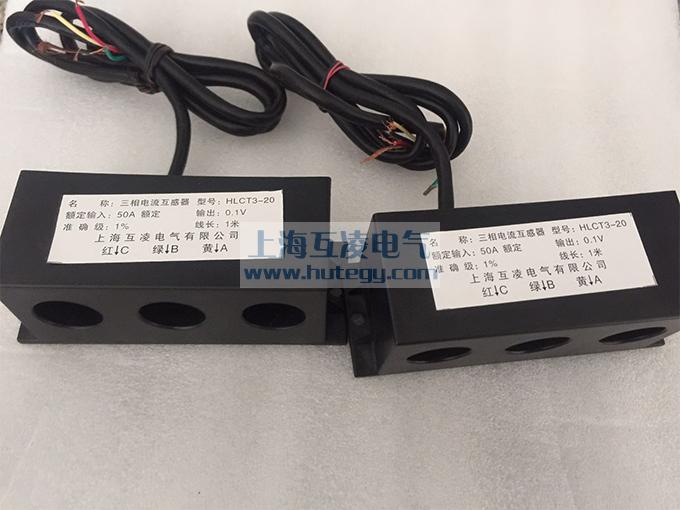

HL3CT-20 50A/0.1V 準區級0.5% 1%

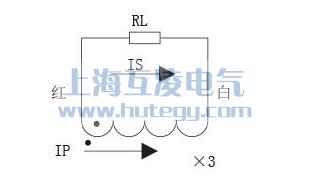

三相電流互感器接線
